Tipos de circuitos eléctricos

La electricidad es una de las formas de energía más utilizadas en la actualidad. Desde la llegada de la corriente alterna de Nikola Tesla, la energía eléctrica ha sido uno de los principales impulsores del desarrollo tecnológico, y es una parte fundamental de nuestra vida cotidiana. Sin embargo, aunque todos conocemos qué es la electricidad, no todos sabemos cómo funciona en las diferentes aplicaciones a las que se puede someter. En este articulo, hablaremos sobre los diferentes tipos de circuitos eléctricos que existen, y sus aplicaciones.

En la teoría, un circuito eléctrico es un trayecto cerrado a través del cual fluye una corriente eléctrica. Pero en la práctica, existen una infinidad de usos y aplicaciones. Dentro de los tipos de circuitos eléctricos, podemos encontrar desde los circuitos simples de una resistencia a los circuitos más complejos que incluyen cientos de componentes. A continuación, te presentaremos algunos de los tipos de circuitos eléctricos más comunes.

Tipos de circuitos eléctricos

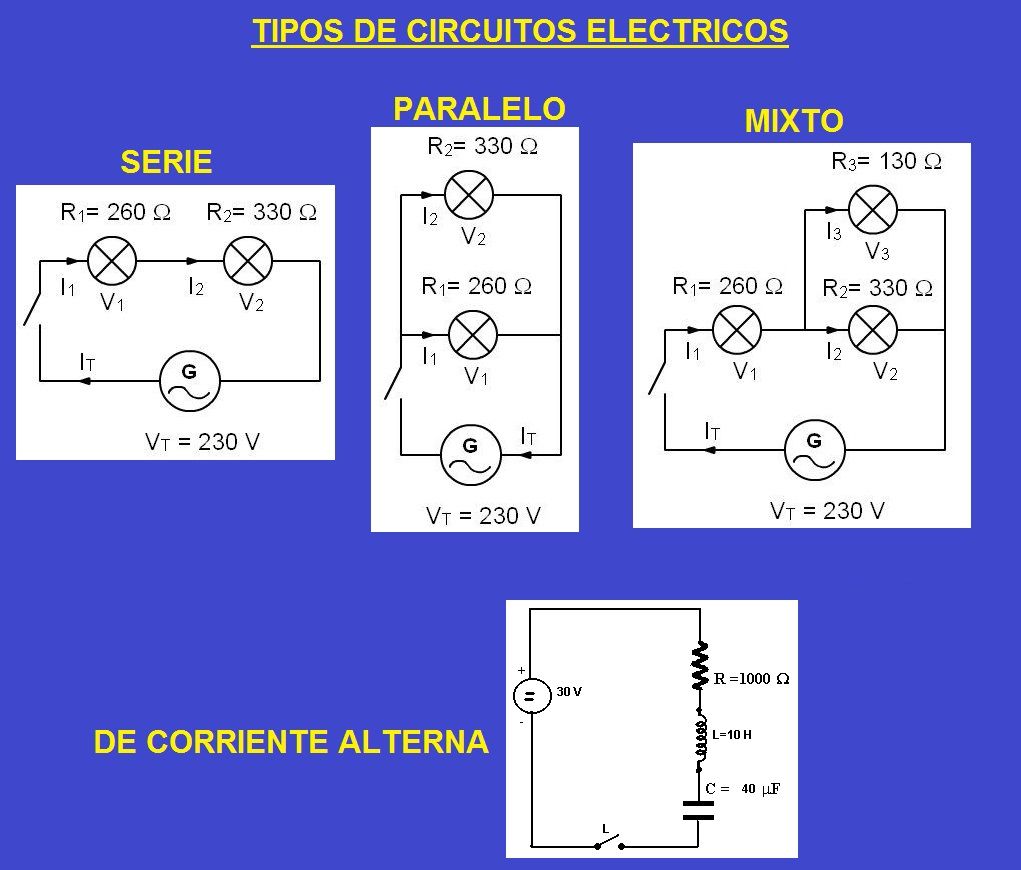

1. Circuito serie

   En un circuito serie, los componentes eléctricos se encuentran colocados uno después del otro, formando un único camino cerrado. La corriente atraviesa cada componente en secuencia. La principal característica de un circuito eléctrico en serie es que la corriente es la misma en todos los componentes del circuito, mientras que el voltaje se divide entre ellos. Si uno de los componentes falla, todo el circuito deja de funcionar.

2. Circuito paralelo

   En un circuito paralelo, los componentes eléctricos se encuentran colocados en diferentes ramificaciones, de forma que cada componente vuelve a conectar con el punto inicial del circuito. El voltaje es el mismo en todos los componentes del circuito, mientras que la corriente se divide entre ellos. Si uno de los componentes falla, el circuito sigue funcionando con los demás componentes.

3. Circuito mixto

   El circuito mixto es una combinación de circuitos serie y paralelo, y es uno de los tipos de circuitos eléctricos más comunes. En este tipo de circuitos, algunos componentes están conectados en serie y otros en paralelo, de forma que el circuito tiene varias ramificaciones a lo largo del circuito. Permite a los diseñadores de circuitos eléctricos combinar diferentes caracteres eléctricos para poder tener el diseño final deseado.

4. Circuito RC

   Un circuito RC es aquel que consta de una fuente de voltaje, una resistencia y un condensador en serie. En este tipo de circuito, el condensador se carga a través de la resistencia y descarga a través del mismo camino. Los circuitos RC se utilizan en muchas aplicaciones, como filtros de señales, temporizadores, osciladores, entre otros.

5. Circuito RLC

   El circuito RLC es un circuito que consta de una resistencia, un condensador y una bobina en serie. El circuito RLC puede actuar como filtro, permitiendo el paso de ciertas frecuencias y atenuando otras. Este circuito también es utilizado para hacer osciladores, como en radios y televisores.

6. Circuito resonante

   El circuito resonante es aquel que contiene elementos capacitivos e inductivos que le permiten oscilar en resonancia a una frecuencia determinada. Este tipo de circuito se utiliza en aplicaciones de resonancia, como en los sintonizadores de radio.

7. Circuito de amplificador operacional

   Un circuito de amplificador operacional es un circuito que utiliza un amplificador operacional, un dispositivo electrónico que amplifica la diferencia de voltaje entre sus entradas. El circuito puede ser utilizado como amplificador de audio, amplificador de señal, detector de nivel, convertidor de corriente o voltaje, entre otros.

8. Circuito de diodos

   Un circuito de diodos es aquel que contiene uno o varios diodos, componentes electrónicos que actúan como interruptores unidireccionales de corriente. Los circuitos de diodos se utilizan para la rectificación de señales eléctricas, como en los cargadores de batería o en las fuentes de alimentación.

9. Circuito de transistores

   Un circuito de transistores es aquel que utiliza uno o varios transistores para controlar la corriente que fluye a través de él. Los circuitos de transistores se utilizan para amplificar señales de audio, controlar a distancia, generar pulsos electrónicos, controlar motores, entre otras aplicaciones.

10. Circuito digital

    Un circuito digital es aquel que utiliza dispositivos electrónicos como los microcontroladores, las memorias digitales, los comparadores y las puertas lógicas para procesar y transmitir información binaria. Estos circuitos se utilizan en todo tipo de dispositivos electrónicos, como computadoras, teléfonos móviles, relojes, televisores, etc.

11. Circuito integrado

    Un circuito integrado es aquel que encapsula en un solo chip de silicio diferentes componentes electrónicos, como transistores, diodos, resistencias y condensadores. Los circuitos integrados se utilizan en todo tipo de dispositivos electrónicos, como procesadores de computadoras, chips de memoria, microcontroladores, sensores, entre otros.

12. Circuito amplificador de potencia

    Los amplificadores de potencia son circuitos que se utilizan para amplificar la señal eléctrica y hacerla más potente, de forma que pueda mover altavoces y otros dispositivos de sonido. Los circuitos de amplificación de potencia se utilizan en todo tipo de dispositivos de sonido, como equipos de música, guitarras eléctricas, mesas de mezclas, entre otros.

13. Circuito de carga de batería

    Un circuito de carga de batería es aquel que se utiliza para cargar baterías y acumuladores. Los circuitos de carga de batería se utilizan en todo tipo de dispositivos electrónicos que funcionan con baterías, como laptops, teléfonos móviles, cámaras digitales, entre otros.

14. Circuito de fuente de alimentación

    Un circuito de fuente de alimentación es aquel que se utiliza para suministrar energía eléctrica a otros dispositivos electrónicos. Los circuitos de fuente de alimentación se utilizan en todo tipo de dispositivos electrónicos, desde los cargadores de móvil hasta los suministros eléctricos.

15. Circuito inductivo

    Un circuito inductivo es aquel que contiene un inductor, un componente eléctrico que almacena energía eléctrica en forma de campo magnético. Los circuitos inductivos se utilizan en aplicaciones como la alimentación de motores eléctricos, los transformadores, las fuentes de alimentación, las bobinas utilizadas en las radios, entre otras.

16. Circuito de control de temperatura

    Un circuito de control de temperatura es aquel que se utiliza para controlar la temperatura de un dispositivo o un ambiente. Los circuitos de control de temperatura se utilizan en todo tipo de aplicaciones, como en los refrigeradores, los aires acondicionados, las cocinas, entre otros.

17. Circuito de control de luz

    Un circuito de control de luz es aquel que se utiliza para controlar la cantidad de luz que llega a un ambiente o dispositivo. Los circuitos de control de luz se utilizan en todo tipo de aplicaciones, como en los sensores de luz, en las lámparas, en los semáforos, entre otros.

Preguntas frecuentes

1. ¿Cuál es el circuito eléctrico más simple?

   El circuito eléctrico más simple puede ser un circuito de una sola resistencia, conectado a una fuente de voltaje.

2. ¿Qué es un circuito electrónico?

   Un circuito electrónico es aquel que incluye componentes electrónicos, como transistores, diodos, resistencias y condensadores, para procesar y transmitir señales eléctricas.

3. ¿Cómo diseñar un circuito eléctrico?

   Para diseñar un circuito eléctrico, es necesario tener en cuenta las necesidades de la aplicación, seleccionar los componentes adecuados, calcular las resistencias y el voltaje necesario y hacer el diseño del circuito en un software o en papel.

4. ¿Qué es la corriente eléctrica?

   La corriente eléctrica es el flujo de electrones a través de un conductor, que se genera por el movimiento de carga eléctrica.

5. ¿Qué es el voltaje?

   El voltaje es la diferencia de energía potencial eléctrica entre dos puntos. Se mide en voltios y es la fuerza que impulsa el flujo de la corriente eléctrica.

Conclusión

Los circuitos eléctricos son la base de toda la tecnología moderna. Desde los circuitos simples de una resistencia hasta los circuitos integrados de los microprocesadores, los diferentes tipos de circuitos eléctricos y sus aplicaciones tienen un papel crucial en nuestra vida cotidiana.

En este artículo, hemos visto algunos de los tipos de circuitos eléctricos más comunes y sus aplicaciones. También hemos respondido algunas preguntas frecuentes sobre la electricidad y los circuitos eléctricos. Esperamos que esta información te haya resultado útil y te animes a seguir aprendiendo sobre la electricidad y la electrónica.
