Tipos de tolerancias geométricas

Tipo de tolerancias geométricas: todo lo que necesitas saber

Las tolerancias geométricas son un conjunto de especificaciones utilizadas en el diseño y la fabricación de piezas y componentes. Estas especificaciones aseguran que las dimensiones y las formas de las piezas se mantengan dentro de ciertos límites de tolerancia para garantizar un correcto funcionamiento. En este artículo, exploraremos los tipos de tolerancias geométricas más comunes y su importancia en diferentes industrias.

¿Qué son las tolerancias geométricas?

Las tolerancias geométricas definen los límites en los que una característica geométrica puede variar sin afectar la función de la pieza. Estas características pueden incluir la forma, la orientación, la posición y el tamaño de las piezas. Las tolerancias geométricas se representan mediante símbolos y se especifican en un plano de ingeniería o en una especificación técnica.

Es importante destacar que las tolerancias geométricas son diferentes de las tolerancias dimensionales. Las tolerancias dimensionales se centran en la variación de las dimensiones físicas de una pieza, mientras que las tolerancias geométricas se centran en la variación de las características geométricas de la pieza.

Tipos de topología de red mixta

Tipos de tolerancias geométricas

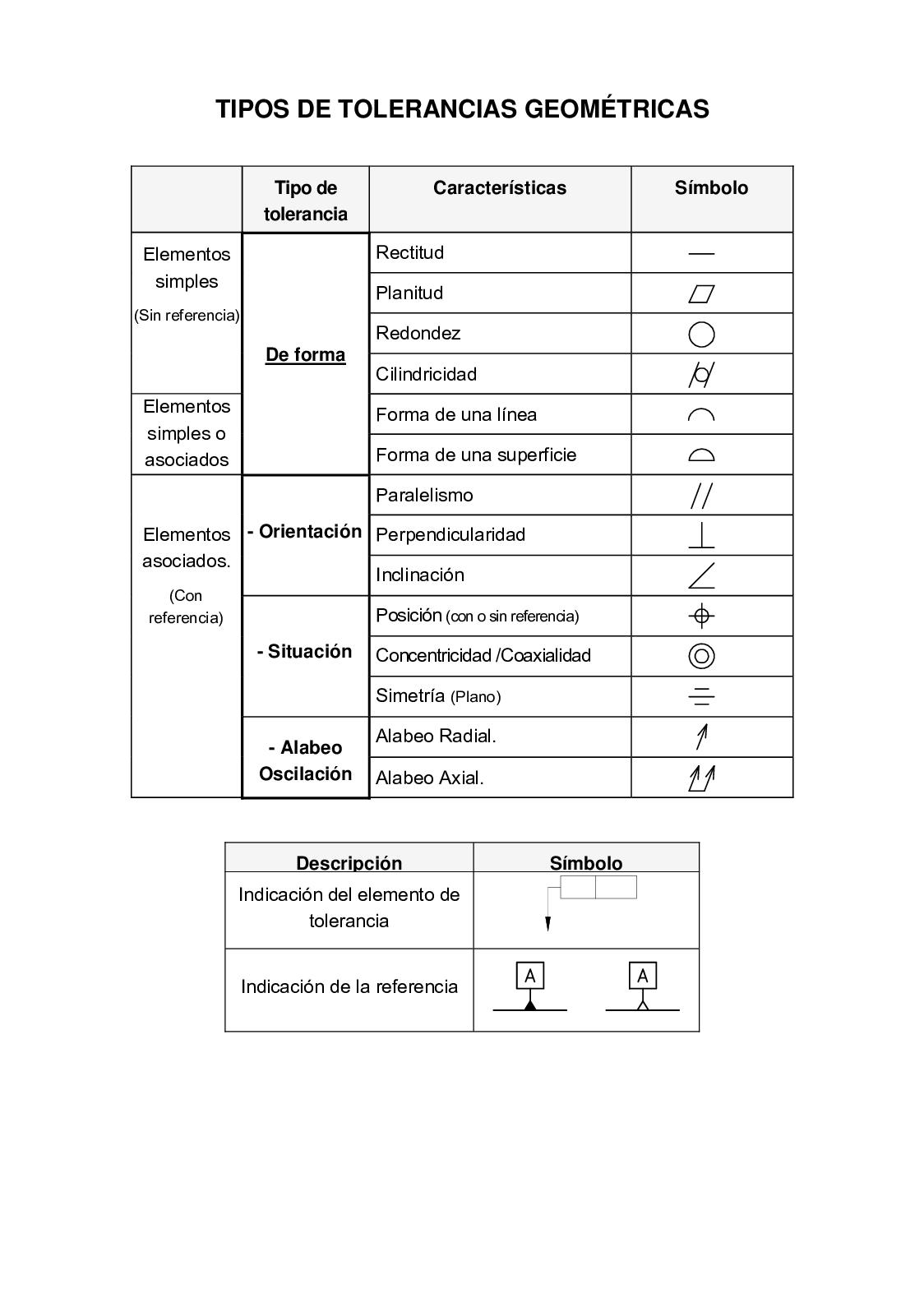

Tolerancia de forma: La tolerancia de forma se refiere a la variación de la forma de una pieza en relación con una forma ideal. Esto puede incluir la variación de la rectitud, la redondez, la planitud y la cilindricidad de una pieza.

Tolerancia de orientación: La tolerancia de orientación se refiere a la variación de la orientación de una característica de una pieza en relación con un plano de referencia. Esto puede incluir la variación del ángulo, la posición y el paralelismo de las características de una pieza.

Tolerancia de posición: La tolerancia de posición se refiere a la variación de la posición de una característica de una pieza en relación con su posición ideal. Esto puede incluir la variación de la ubicación, la coaxialidad y la concentración de las características de una pieza.

Tolerancia de tamaño: La tolerancia de tamaño se refiere a la variación del tamaño de una característica de una pieza en relación con su tamaño ideal. Esto puede incluir la variación del diámetro, la longitud y la altura de una característica de una pieza.

Tipos de topologías

Tolerancia de perfil: La tolerancia de perfil se refiere a la variación del perfil de una característica de una pieza en relación con su perfil ideal. Esto puede incluir la variación del perfil de una superficie, una línea o un borde de una pieza.

Tolerancia de simetría: La tolerancia de simetría se refiere a la variación de la simetría de una característica de una pieza en relación con su simetría ideal. Esto puede incluir la variación de la simetría de una superficie, una línea o un borde de una pieza.

Tolerancia de perpendicularidad: La tolerancia de perpendicularidad se refiere a la variación de la perpendicularidad de una característica de una pieza en relación con una superficie de referencia. Esto puede incluir la variación del ángulo de perpendicularidad de una característica de una pieza.

Tolerancia de concentricidad: La tolerancia de concentricidad se refiere a la variación de la concentricidad de una característica de una pieza en relación con un eje de referencia. Esto puede incluir la variación de la posición y el ajuste de una característica de una pieza en relación con un eje o una superficie de referencia.

Tolerancia de batida: La tolerancia de batida se refiere a la variación del alineamiento de las superficies en contacto entre dos o más piezas en relación con su alineamiento ideal. Esto se utiliza comúnmente en aplicaciones donde se requiere un contacto perfecto entre las piezas, como en rodamientos o acoplamientos.

Tipos de torno CNC

Tolerancia de paralelismo: La tolerancia de paralelismo se refiere a la variación del paralelismo de una característica de una pieza en relación con una superficie de referencia. Esto puede incluir la variación del ángulo de paralelismo de una característica de una pieza.

Tolerancia de batida circular: La tolerancia de batida circular se refiere a la variación del alineamiento de las superficies circulares entre dos o más piezas en relación con su alineamiento ideal. Esto se utiliza comúnmente en aplicaciones donde se requiere un ajuste preciso entre las piezas, como en ejes y cojinetes.

Tolerancia de redondez: La tolerancia de redondez se refiere a la variación del redondeo de una característica de una pieza en relación con un arco de referencia. Esto puede incluir la variación del radio de redondez de una característica de una pieza.

Tolerancia de planitud: La tolerancia de planitud se refiere a la variación de la planitud de una superficie en relación con un plano de referencia. Esto puede incluir la variación de la desviación de una superficie con respecto a un plano ideal.

Tolerancia de cilindricidad: La tolerancia de cilindricidad se refiere a la variación de la cilindricidad de una característica de una pieza en relación con un cilindro de referencia. Esto puede incluir la variación de la desviación de una superficie cilíndrica con respecto a un cilindro ideal.

Tipos de torres de PC

Tolerancia de linealidad: La tolerancia de linealidad se refiere a la variación de la linealidad de una característica de una pieza en relación con una línea de referencia. Esto puede incluir la variación de la desviación de una línea con respecto a una línea ideal.

Preguntas frecuentes sobre tolerancias geométricas

1. ¿Cuál es la importancia de las tolerancias geométricas en la fabricación de piezas?

   Las tolerancias geométricas son fundamentales en la fabricación de piezas, ya que garantizan que las piezas se ajusten correctamente y funcionen según lo esperado. Sin las tolerancias geométricas adecuadas, las piezas pueden no encajar correctamente, lo que puede resultar en problemas de seguridad, rendimiento y durabilidad.

2. ¿Cómo se especifican las tolerancias geométricas en un plano de ingeniería?

   Las tolerancias geométricas se especifican utilizando símbolos y anotaciones en el plano de ingeniería. Estos símbolos y anotaciones indican el tipo de tolerancia geométrica requerida, así como los límites de tolerancia permitidos. Los símbolos más comunes utilizados en la especificación de tolerancias geométricas incluyen el símbolo de diámetro (⌀), el símbolo de perpendicularidad (⊥) y el símbolo de paralelismo (‖).

3. ¿Qué herramientas se utilizan para medir las tolerancias geométricas?

   Para medir las tolerancias geométricas, se utilizan herramientas de medición precisas y especializadas, como micrómetros, calibradores, proyectores de perfiles y máquinas de medición por coordenadas. Estas herramientas permiten medir y verificar las características geométricas de las piezas con precisión y eficiencia.

   Tipos de Touchpad

4. ¿Cuáles son las ventajas de utilizar tolerancias geométricas en el diseño y la fabricación de piezas?

   Las tolerancias geométricas ofrecen varias ventajas, como una mayor precisión y control en la fabricación de piezas, una mayor interoperabilidad entre diferentes componentes, una reducción de los costos de producción y una mejora en la calidad y el rendimiento de las piezas fabricadas.

5. ¿Qué ocurre si las tolerancias geométricas no se cumplen?

   Si las tolerancias geométricas no se cumplen, pueden ocurrir problemas como interferencias entre piezas, mal funcionamiento de equipos y componentes, desgaste prematuro, fugas de líquidos o gases, y una reducción significativa en la vida útil de las piezas. Por lo tanto, es crucial asegurarse de que las tolerancias geométricas se cumplan durante el proceso de diseño y fabricación.

Conclusión

Las tolerancias geométricas desempeñan un papel fundamental en el diseño y la fabricación de piezas, ya que garantizan que las dimensiones y las formas de las piezas se mantengan dentro de los límites de tolerancia establecidos. Estas tolerancias son fundamentales para garantizar un correcto funcionamiento, una mayor interoperabilidad y una mayor calidad en diferentes industrias.

Esperamos que este artículo haya sido útil y haya proporcionado información clara y concisa sobre los tipos de tolerancias geométricas más comunes. Si tienes alguna pregunta o comentario, no dudes en dejar tu opinión en la sección de comentarios. ¡Nos encantaría saber tu opinión!
